단일 캐비티(Cavity) 와 패밀리 금형

다이캐스팅금형

백두다이캐스팅 2022. 7. 14. 09:48

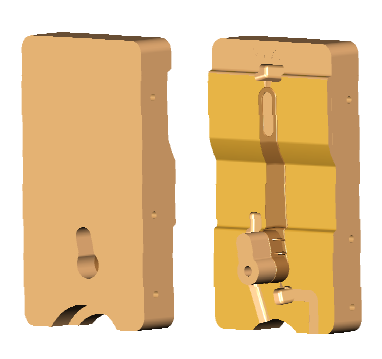

금형에서 캐비티(Cavity)란 몰드베이스 안에 위치하여 메인 코어 Main core 의 캐비티(Cavity)로 구성된 제품이 성형되는 공간을 의미 합니다

금형 메인코어 에 하나의 제품을 생산할 경우 단일 캐비티라고 하며 하나의 제품을 한번에 2~4개 생산 하는 방식을 다중 캐비티라 합니다.

1x2 또는 1x4 로 표현 합니다.

설비의 톤(Ton)수 및 제품의 생산 수량에 따라 더 많은 캐비티를 구성하기도 합니다.

금형 내에 다수의 제품이 생산되는 방식을 패밀리 금형 이라고 하는데 한번에 두가지 또는 세가지의 구성품을 한번에 생산하는 방식을 말합니다.

패밀리 금형 제작시 에는 Ass'y 의 구성품중 같은 소재로 되어 있는 부품을 동시에 생산 합니다.

패밀리 금형의 장점 으로는 한 금형에서 여러가지의 부품을 생산하여 금형 투자비를 최소화 할수 있으며 생산 단가에도 영향을 줍니다

패밀리 금형의 단점 주의 사항은 구성되는 부품의 크기 와 형상 및 구조에 따라 생산시 불량이 발생되기도 하여 구성되는 부품을 정밀하게 판단하는게 중요 합니다.
