Over-Flow 및 Air Vent 검토 사례

■   Over-Flow or Air Vent 검토



 Over-Flow 와 Air Vent는 통상 하나로 금형에 가공되어, 용탕의 충진 상태를

 양호하게 하고, 불량을 방지하여 품질을 향상시킨다.

※ Over-Flow 와 Air Vent의 역할

   ㉠ Sleeve 와 Cavity내의 공기, 가스 및 산화물을 배출시킨다.

   ㉡ Cavity 주변의 압력을 조절한다.

   ㉢ Cavity 주변의 온도를 조정한다.

   ㉣ 큰 Over-Flow는 냉각된 용탕을 Over-Flow로 끌어 들여 충진을 개선한다.



※ Over-Flow의 적당한 위치

   ㉠ 용탕이 합류하는 위치에 설치

   ㉡ 기포가 발생하는 위치에 설치

   ㉢ 공기, 가스가 모이는 장소

   ㉣ 용탕이 직접 충진되지 않는 Un-Gate존에 설치

   ㉤ 금형 내에서 비교적 금형온도가 낮고 용탕 압력이 저하되어 충진이 곤란한 부분

   ㉥ 제품 살 두께가 두꺼워 수축, 기포 등이 발생하기 쉬운 곳에 설치 한다.



■   Over Flow 및 Air Vent 설계시 주의 사항



     1. Over Flow는 물흐름을 고려해서 최종도달 예상 지점에 설치하되 Over Flow Gate는 처음부터

         크게하지 말고, Try-Out하면서 부분적으로 조절한다

      2. Over Flow Air Vent는 Gas가 충분히 빠져 나갈수 있도록 설치하며, 1차에 0.1정도,

         2차에 0.05정도의 깊이로 설치한다.

      3. Over Flow는 후가공을 고려해서 제품 외관에 손상이 없도록 설치한다

      4. Gas빼기 면적은 Gate면적에 따라 달리 정한다

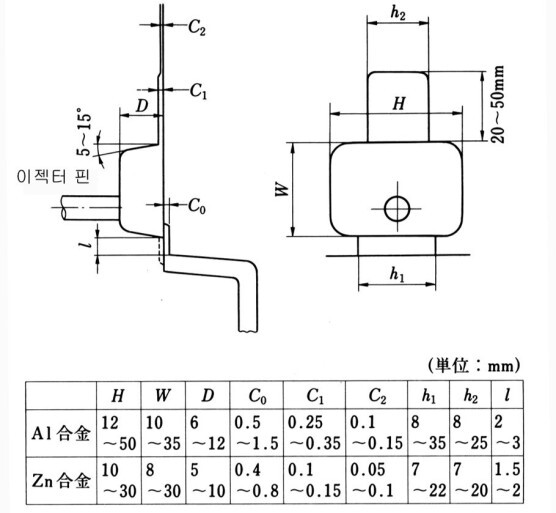

Over-Flow 와 Air Vent 설계시 참고

Over-Flow 및 Air Vent 검토 - 사례



EX) BARRA F/L LOCK CYLINDER HOUSING –Over-Flow

    ▷ 제품 중량 : 392.01g

    ▷ Over-Flow 중량 : 45.17g

    ※ 제품 중량 대비 Over-Flow 비율 : 11.5% (용량 부족 : 20 ~ 30%)

EX) T-1 HOUSING –Over-Flow

    ▷ 제품 중량 : 460 g

    ▷ Over-Flow 중량 : 97.94 g

    ※ 제품 중량 대비 Over-Flow 비율 : 21.3 %

T-1 HOUSING – Over-Flow

EX) BARRA F/L LOCK CYLINDER HOUSING –Air Vent

    ▷ Gate 단면적 : 90 ㎟

    ▷ Air Vent 단면적 : 57.03 ㎟

    ※ Gate 단면적 대비 Air Vent 비율 : 63.3 %

EX) T-1 HOUSING –Air Vent

    ▷ Gate 단면적 : 234 ㎟

    ▷ Air Vent 단면적 : 37 ㎟

    ※ Gate 단면적 대비 Air Vent 비율 : 15.8 %

T-1 HOUSING – Air Vent
